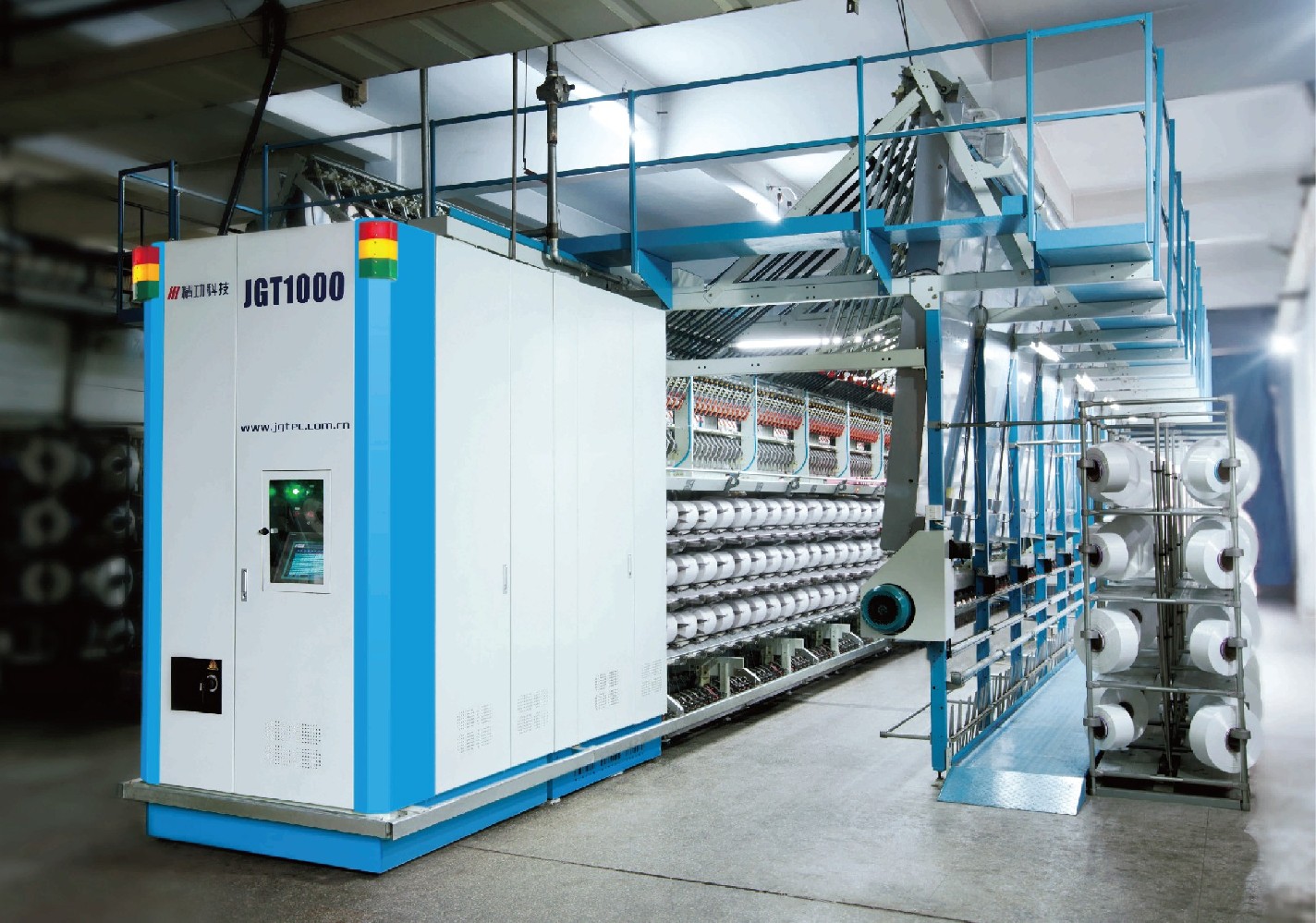

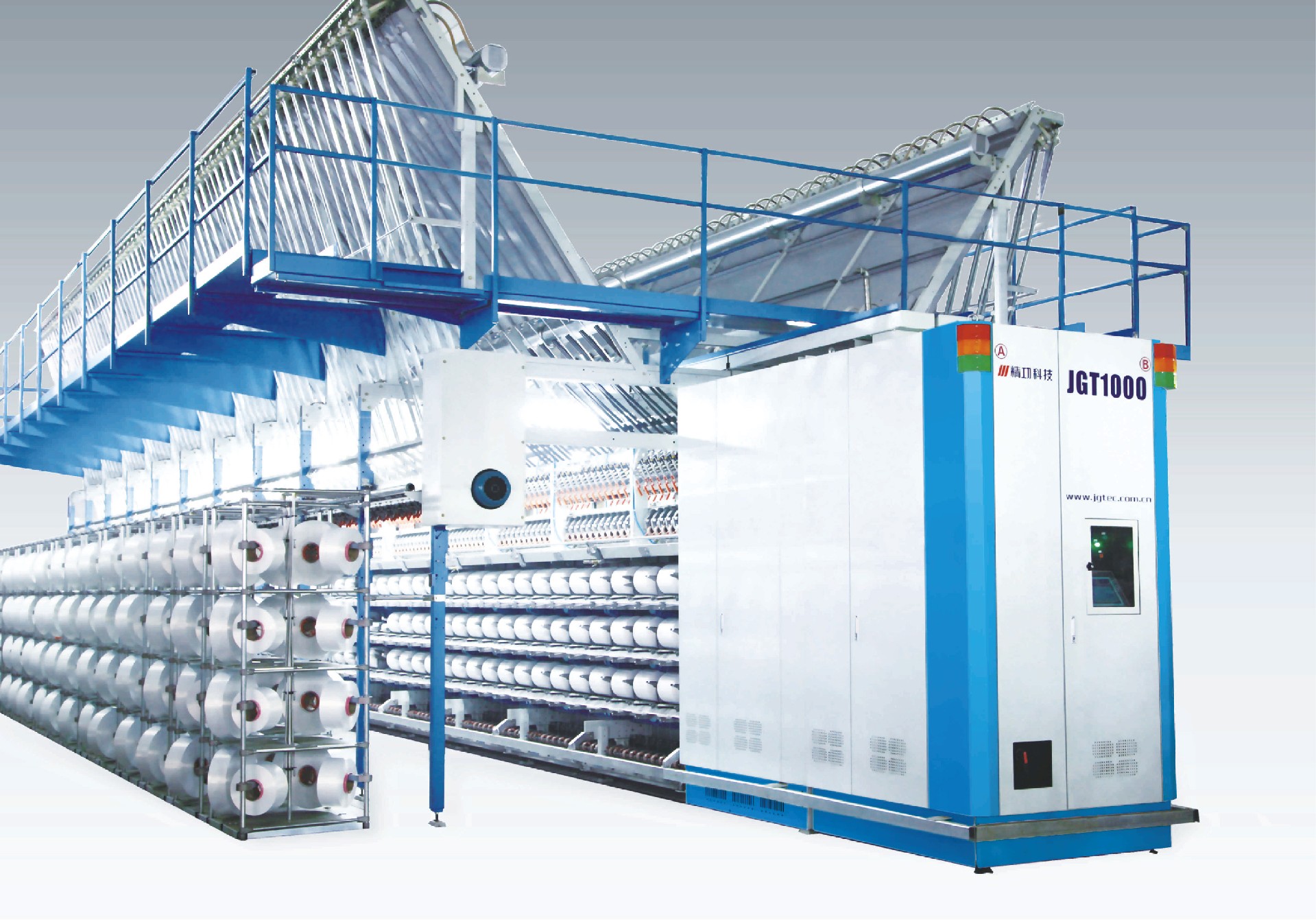

捻變形機,俗稱加彈機，該機主要是將POY原絲（聚酯預取向絲），通過拉伸和假捻變形加工成具有低彈性能的假捻變形絲（DTY滌綸彈力絲），若在設備上選擇增加網絡部件還可以進行不同品種網絡絲的加工。 DTY網絡絲：網絡絲是指絲條在網絡噴嘴中，經噴射氣流作用，單絲互相纏結而呈周期性網絡點的長絲。
該機主要是將聚酰胺（錦綸）POY原絲，通過拉伸和假捻變形加工成具有高彈性能的假捻變形絲（錦綸DTY彈力絲）。
一、設備概況
該機主要是將聚酰胺（錦綸）POY原絲，通過拉伸和假捻變形加工成具有高彈性能的假捻變形絲（錦綸DTY彈力絲）。
二、設備主要部件性能與特點
1、熱箱
上熱箱（變形熱箱）采用聯苯氣相加熱法，具有超溫報警自切原絲功能。
2、傳動系統
采用單軸單電機直接傳動，A/B兩面可以相對獨立運行。

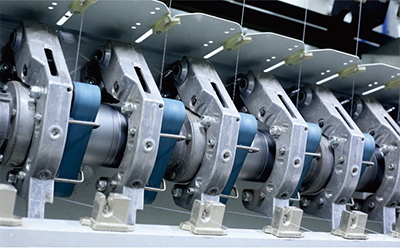

3、假捻器
采用疊盤式假捻器，A/B兩面獨立龍帶驅動，安裝陶瓷導入和導出盤，配置范圍1-4-1至1-7-1可選，工作盤有PU盤及陶瓷盤兩種規格可選。
4、羅拉
W1/W2羅拉均采用皮輯式結構，鋁合金皮輯架，W2帶分絲銀。
5、卷繞系統
采用全新的筒管架及卷繞系統，三層獨立上油槽，整體式上油棍。

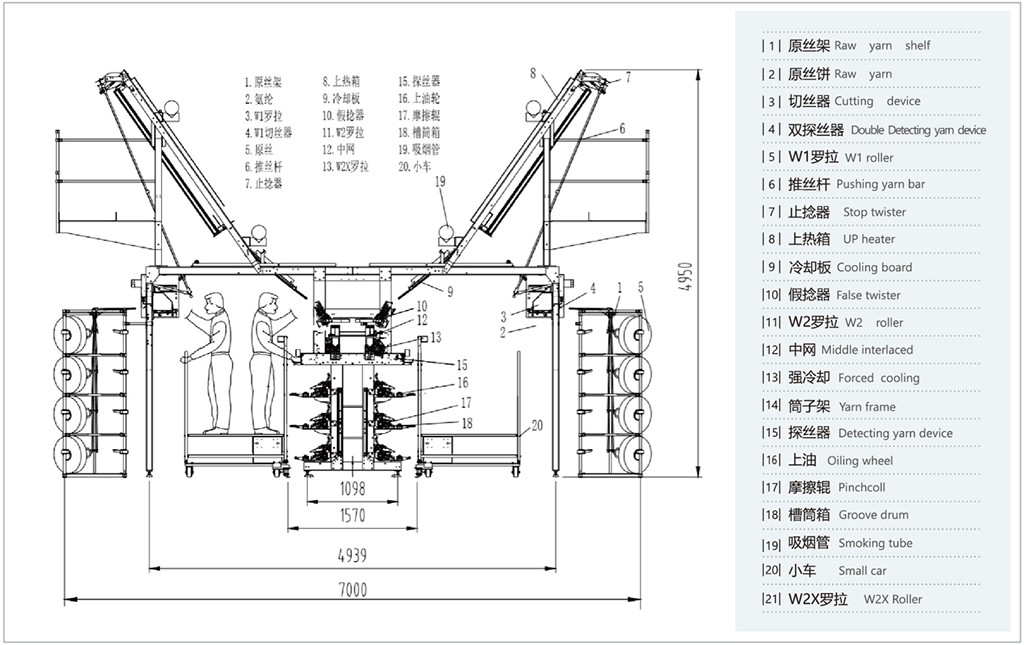

三、外形尺寸示意圖

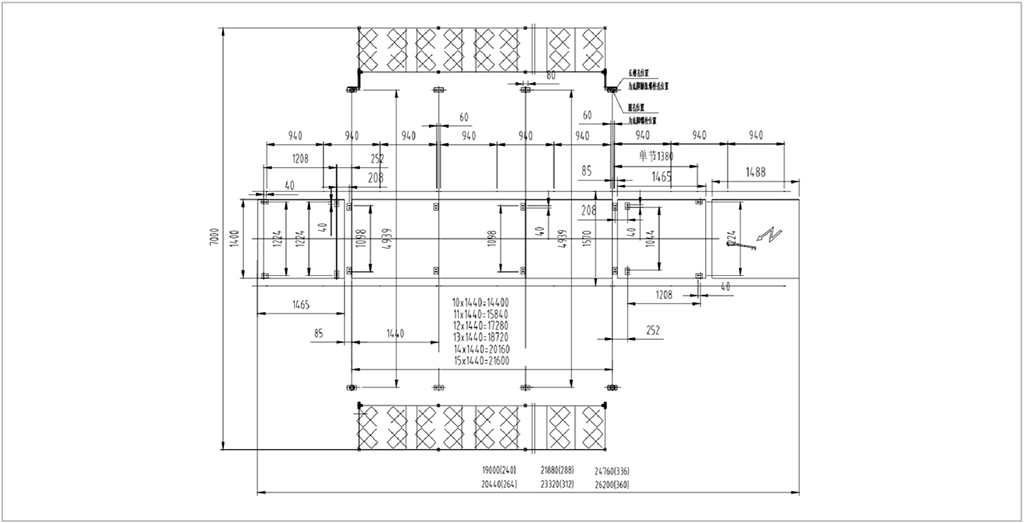

四、安裝地腳圖
錠數 | 240錠 | 264錠 | 288錠 | 312錠 | 336錠 | 360錠 | |
節數 | 10 | 11 | 12 | 13 | 14 | 15 | |
錠距 | 110mm | ||||||
最高機械速度 | 1000m/min | ||||||
適紡原料及纖度 | 聚酯胺(錦綸)22-222dtex(20-200Denier) | ||||||
節距 | 1440 mm | ||||||
假捻方式 | 疊盤式Ⅷ假捻器摩擦假捻 | ||||||
摩擦盤規格 | Φ49.62 X6mm | ||||||
假捻裝置最高轉速 | 18000r/min | ||||||
假捻方向 | S、Z可調 | ||||||
第一熱箱（變形） | 聯笨氣相加熱2000 mm | ||||||
變形熱箱溫度范圍 | 160-250℃ | ||||||
冷卻方式及長度 | 冷卻板自然冷卻1100mm | ||||||
摩擦輥直徑 | Φ100 mm | ||||||
羅拉直徑 | Φ75 mm | ||||||
上油羅拉直徑 | Φ30 mm | ||||||
原絲最大尺寸 | Φ435x250 mm | ||||||
最大卷裝尺寸 | Φ250x245 mm | ||||||
卷裝標準重量 | 5kg | ||||||
卷取紙管規格 | Φ69Xφ57x 290 mm | ||||||
裝機功率分類 | 傳動 | 85Kw | 96Kw | 99Kw | 111Kw | 111Kw | 111Kw |
上熱箱 | 68Kw | 74.8Kw | 81.6Kw | 88.4Kw | 95.2Kw | 102Kw | |
輔助功率 | 約6Kw | ||||||
總功率 | 159Kw | 176.8Kw | 186.6Kw | 205.4Kw | 212.2Kw | 219Kw | |
外形尺寸 | 配固定原絲架 | 19000X7000X4950 | 20440X7000X4950 | 21880X7000X4950 | 23320X7000X4950 | 24760X7000X4950 | 26200X7000X4950 |
