JGT1200假捻變形機

一、設備概況

該機主要是將聚酰胺（錦綸）POY原絲，通過拉伸和假捻變形加工成具有高彈性能的假捻變形絲（錦綸DTY彈力絲）。



二、設備主要部件性能與盤點

1、熱箱

上熱箱（變形熱箱）采用聯苯氣相加熱法，具有超溫報警自切原絲功能。



2、傳動系統

采用單軸單電機直接傳動，A/B兩面可以相對獨立運行。

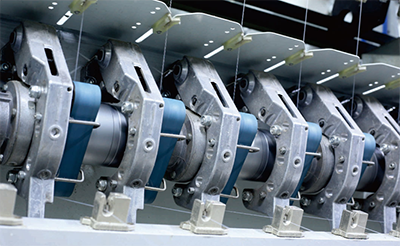

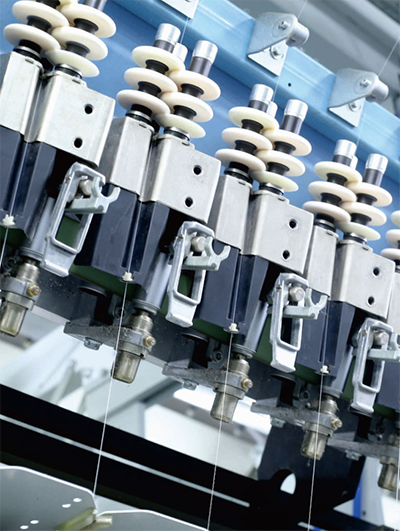

3、假捻器

采用疊盤式假捻器，A/B兩面獨立龍帶驅動，安裝陶瓷導入和導出盤，配置范圍1-4-1至1-7-1可選，工作盤有PU盤及陶瓷盤兩種規格可選。




4、羅拉

W1/W2羅拉均采用皮輯式結構，鋁合金皮輯架，W2帶分絲銀。




5、卷繞系統

采用全新的筒管架及卷繞系統，三層獨立上油槽，整體式上油棍。

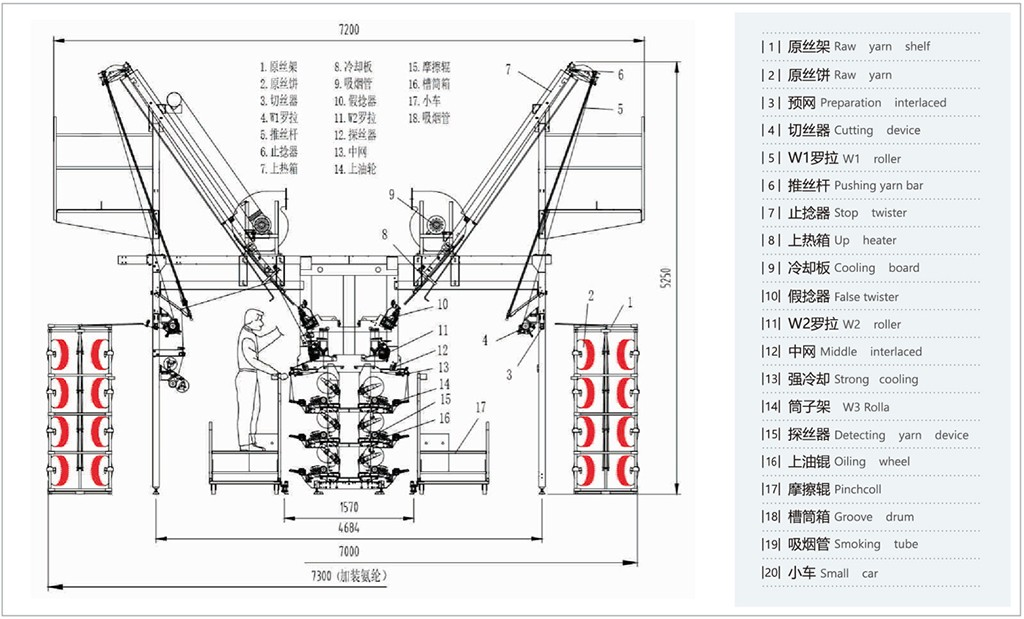

三、外形尺寸示意圖

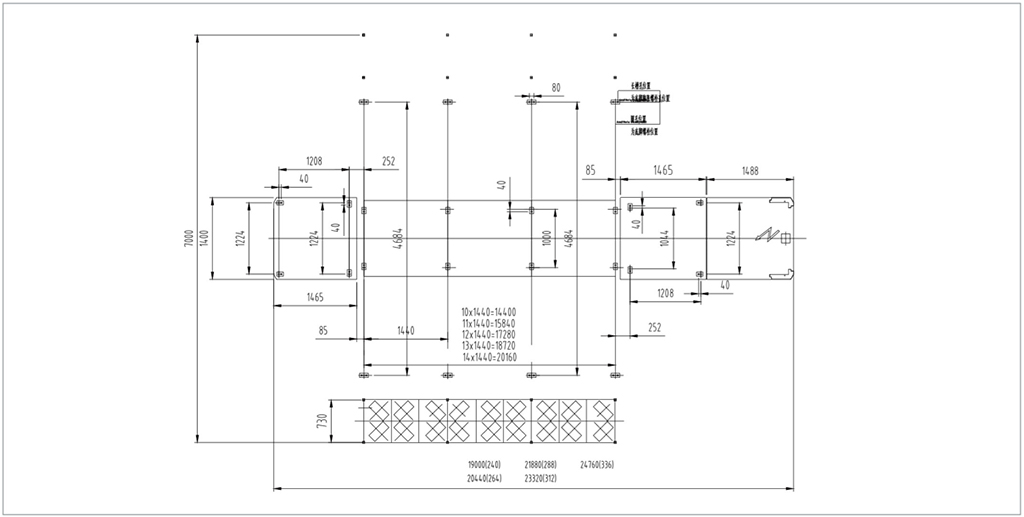

四、安裝地腳圖




錠數

240 錠

264錠

288錠

312錠

336錠

節數

10

11

12

13

14

錠距

110mm

最高機械速度

1000m/min

適紡原料及纖度

聚酯胺(錦綸)22-222dtex(20-200Denier)

節距

1440   mm

假捻方式

疊盤式假捻器摩擦假捻

摩擦盤規格

Φ45 X6mm

假捻裝置最高轉速

18000r/min

假捻方向

S、Z可調

第一熱箱（變形）

聯笨氣相加熱2000 mm

變形熱箱溫度范圍

160-250℃

冷卻方式及長度

冷卻板自然冷卻1100mm

摩擦輥直徑

Φ75 mm

羅拉直徑

Φ75 mm

上油羅拉直徑

Φ30 mm

原絲最大尺寸

Φ435x250 mm

最大卷裝尺寸

Φ250x245 mm

卷裝標準重量

5kg

卷取紙管規格

Φ69Xφ57x 290 mm



裝機功率分類

傳動

85Kw

96Kw

99Kw

111Kw

111Kw

上熱箱

68Kw

74.8Kw

81.6Kw

88.4Kw

95.2Kw

輔助功率

約6Kw

總功率

159Kw

176.8Kw

186.6Kw

205.4Kw

212.2Kw

外形尺寸

配固定原絲架

19000X7000X5250

20440X7000X5250

21880X7000X5250

23320X7000X5250

24760X7000X5250


























































JGT1200假捻變形機面板圖
